一．產品名稱 擺管淋雨試驗機

二．產品型號 RTE-IPX34C-R1600

四．設備概述

應用背景：自然界水（雨水、海水、河水等）對產品和材料的破壞，每年造成難以估計的經濟損失。所造成的損害主要包括腐蝕、褪色、變形、強度下降、膨脹、發霉等，特別是電器產品因雨水造成短路而極易釀成火災。因此針對特定的產品或材料進行外殼防護水試驗是必不可少的一道關鍵程序。

一般應用領域：戶外燈具、家用電器、汽車配件及其他電子電工產品。

設備功能：該設備的主要作用是用于電子　電工產品、燈具、電柜、電器元件、汽車、摩托車及其零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試。測試后，通過檢定來判斷產品的性能是否達到要求，以便于產品的設計、改進、檢定及出廠檢驗使用。

五．執行標準

符合 IEC60529、GB4208-2017《外殼防護等級(IP 代碼)》  及 GB7000.1《燈具 第一部分：一般要求與試驗》等標準要求。


設備點
1、適用于進行產品的IPX3、IPX4防水等級測試。

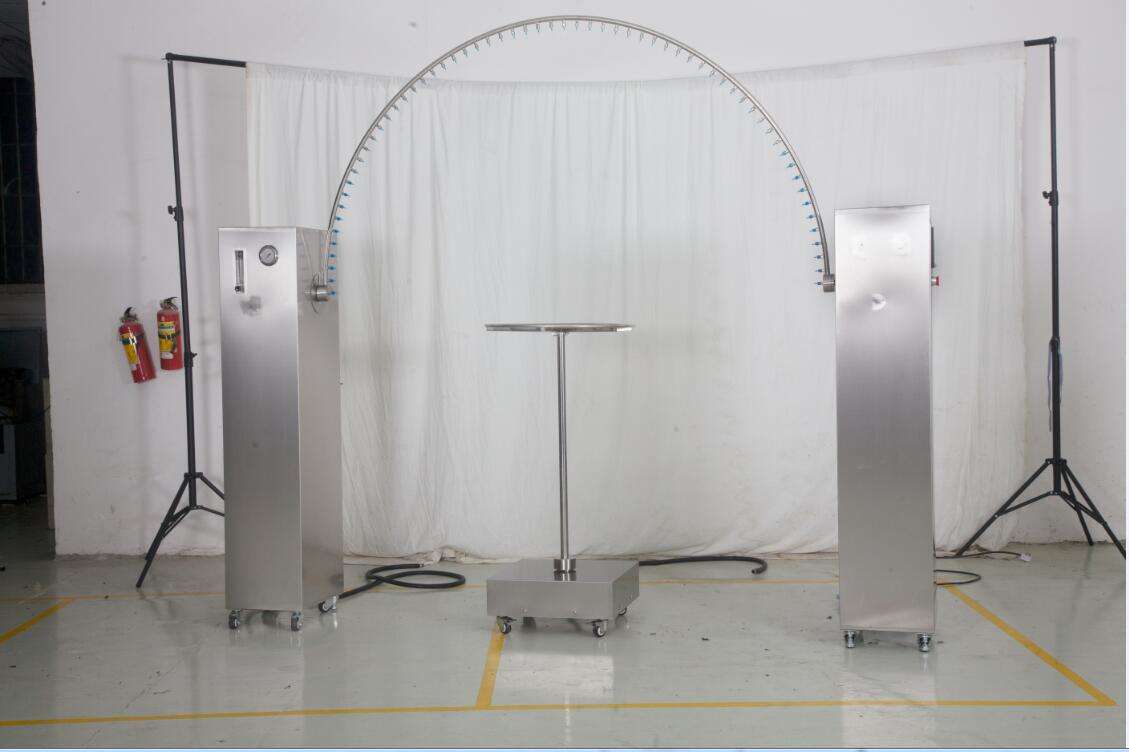

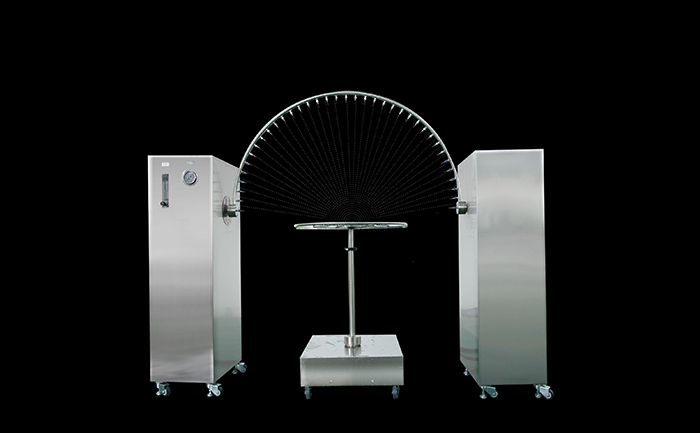

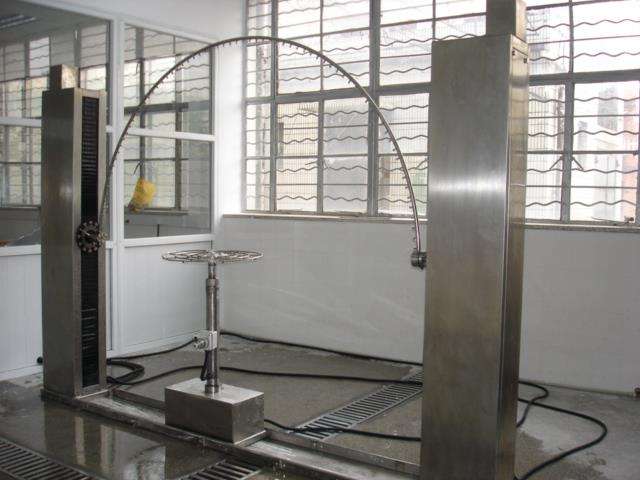

2、機型結構：采用雙立柱式結構,安裝方便，擺管轉動平穩。

3、設備外殼及轉臺全部采用SUS304#不銹鋼板制造，長時間使用不生銹。

4、機箱內安裝有儲水箱，水箱內裝用水位浮球閥自動控制進水，并有高、低水位報警檢測，有效防止水泵缺水干轉而損壞。

5、擺管驅動：采用進口松下伺服電機（采用伺服電機具有噪聲小，擺管速度、角度精準等優點）。

6、轉臺驅動：使用國產優質步進電機，速度及角度可在觸摸屏上設定可調，在標準范圍內精準無級可調，并能自動控制正反向轉動（適合帶樣品通電測試，防止繞線）。

7、測試時間可設定：0-999min(可調)；樣品電源通斷電時間可通過程序控制：停電（0-999 min）—通電（0-999min）—停電（0-999min），適用于樣品在測試中需要通斷電。

8、觸摸控制功能：

A、“IPX3 試驗”：按標準條款中的 IPX3 條件進行試驗；

B、“IPX4 試驗”：按標準條款中的 IPX4 條件進行試驗；

C、“自定義試驗”：按用戶需求進行試驗，按用戶需求進行試驗，可以設定試驗時間、淋雨角度、 擺管速度、轉臺速度。

9、核心控制元件采用臺灣威綸7寸觸摸屏+松下PLC，電器元件采用如LS、歐姆龍等進口品牌，接線工藝符合國家標準要求，電板布局合理，接線牢固，標示清楚。

10、過濾措施：標配高精度的過濾器，可以過濾自來水中的雜質；濾芯可定期更換。

11、機箱安裝有內嵌式備件盒，放置常用備件（如六角螺絲刀、濾芯、針頭等），方便用戶保管和使用。

七．技術參數

結構參數

擺管尺寸

R1600mm（可加配R1400mm、R1200mm、R1000mm及以下）

外尺寸（工作中）

約長4000*進深3200*高2800mm

噴水孔尺寸

直徑0.4mm

擺管內徑

大于15mm

樣品轉臺直徑

直徑1000mm（可加配∮800臺面、∮600臺面、∮400臺面）

功能參數

流量

0-10L/min

轉臺承重

50kg

轉臺高度范圍

1750-2350mm

轉臺轉動速度

1-5r/min(精準可調)

轉臺轉動方式

一直正轉/正反轉交替

擺管角度

120o（IPX3）、350o（IPX4）或自定義設定

擺管擺動速度

240°來回4S、720°來回12S（精準控制）或自定義設定

電氣參數

設備電源

220V

試驗樣品電源

220V

設備功率

1.0KW

安全保護功能

漏電保護、缺水保護、短路保護

電壓、頻率

AC220V±10% ；50Hz±10% ；火線+零線+保護地線

裝機功率

1.0kW

保護地線接地電阻

保護地線接地電阻小于4Ω

電源開關

1、要求用戶在安裝現場為設備配置相應容量的漏電保護空氣開關，并且此開關必須是獨立供本設備使用

2、禁止使用閘刀開關或電源插座

3、漏電保護空氣開關離設備不超過2米的位置

水源條件

1、要求用戶在安裝現場為設備配置水源，水壓不低于0.2Mpa,并安裝4分水龍頭。

2、水龍頭離設備不超過2米的位置
